600XL- Aufbau- FMS6400 Bezugsquelle

Hallo, ich bin recht neu hier und will gleich mal eine Frage in den Raum werfen. Ich komme sonst aus der Commodore-Ecke und nach einem Ausflug in Richtung Sinclair und klassische Apple/Macs will ich auch mal Richtung Atari schnuppern. Ich hab mir daher u.a. einen Atari 600XL geholt, der sich wohl aber als Zitrone raustellte und mehr Baustelle als Computer ist. Für die 1050-Baustelle mache ich dann auch mal ein Thema auf.

Ich baue gerne Replica-PCBs auf und da habe ich nicht lange gezögert und mir ein paar PCBs von Kveldulfur's 600XL+ Board anfertigen lassen. Ich komme gut voran mit der Bestückung, aber im Moment hänge ich an dem FMS6400 SMD-IC. Der ist wohl schon lange EOL und wenn, dann gibt es die nur noch auf AliEx & Co. Solche Chips hab ich mir jetzt geholt. Aber ob die "echt" sind oder gar funktionieren. Da hier sicher einige schon das Board aufgebaut haben, wollte ich mal nach Erfahrungen fragen. Gibt es noch vertrauenswürdige Quellen oder sind die ICs von AliEx brauchbar? Ich hab schon so einiges dort her und auch schon die eine oder andere Chip-Fälschung erwischt. Daher zögere ich ein wenig, den Chip aufs Board zu verpflanzen.

Hallo Janko, danke für das Willkommen und natürlich auch für das erstellen der Replica.

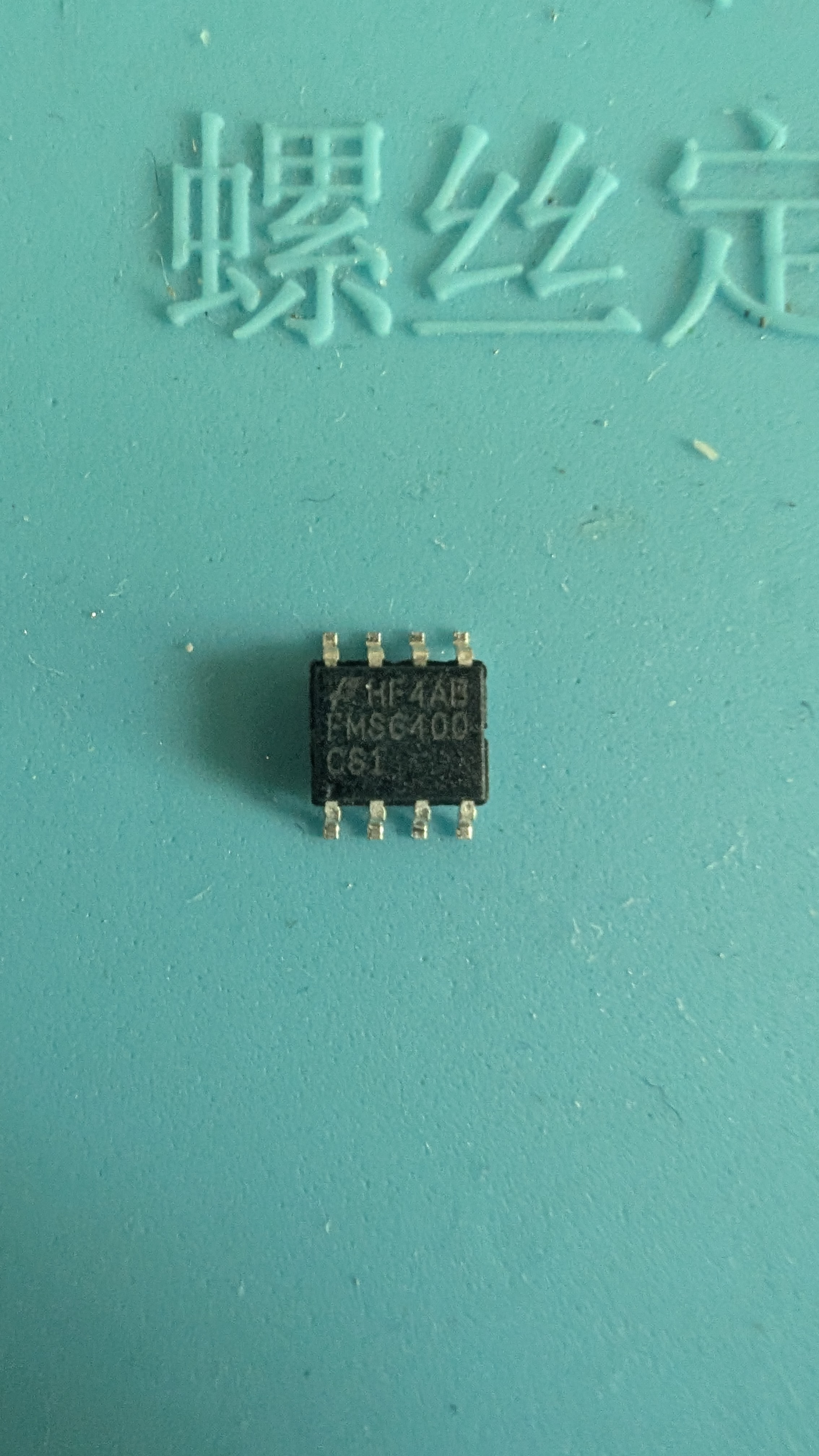

Was vielleicht helfen könnte wäre ein Bild von dem Chip. Dann würde ich das gerne mal mit den Chips vergleichen, die ich hier habe. Die haben die China-Rework-typische hellbraune Beschriftungsfarbe.

Das hört sich doch gut an. Dann werde ich den mal auf das Board verpflanzen. Dann noch ein paar passives und dann ist fast schon Zeit für den Smoketest. 😀

Danke, die gehe ich mal im Detail durch. C715 und C716 kann ich dann sicherheitshalber wohl wieder vom Board nehmen. g

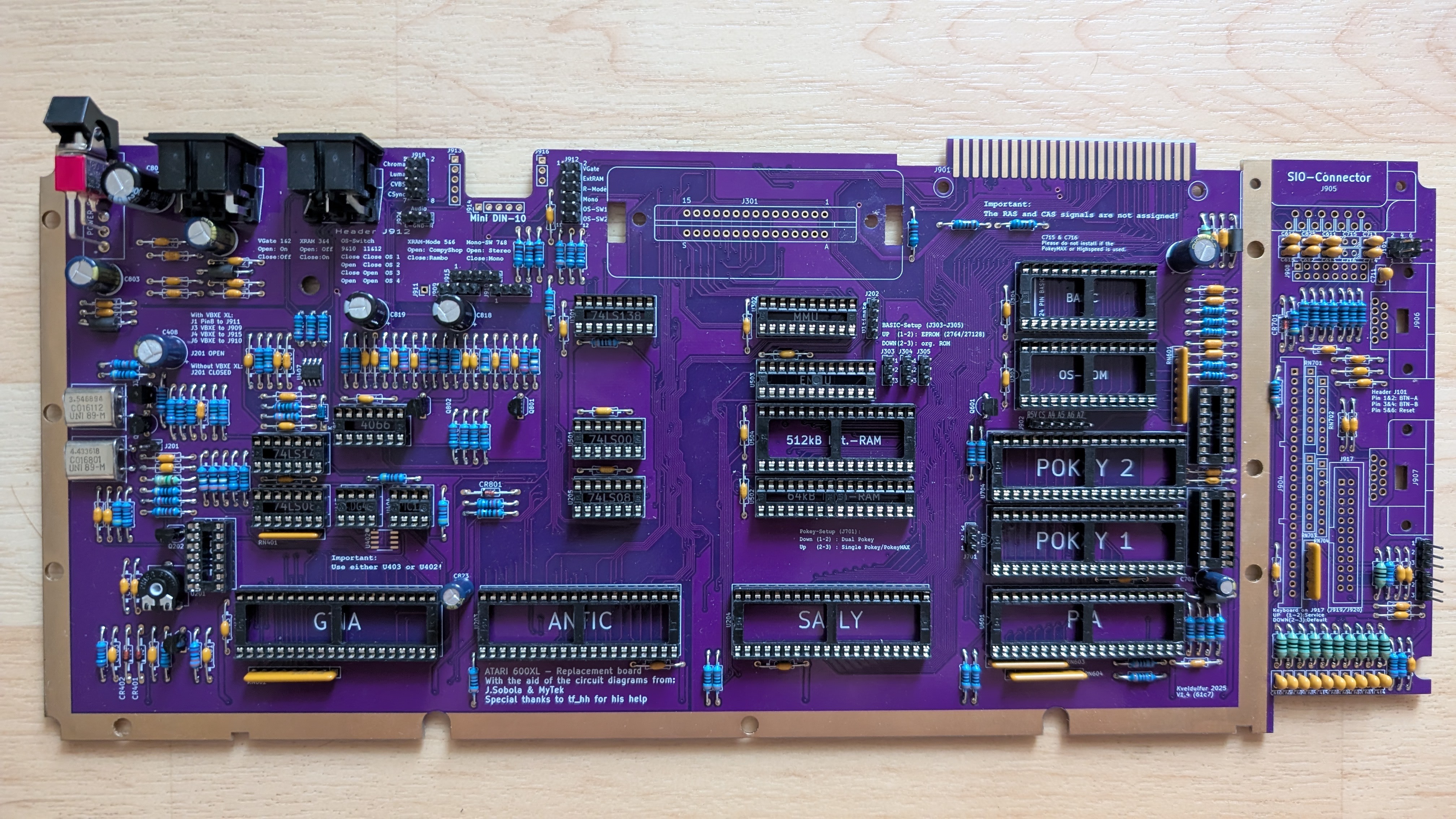

Kurzes Statusupdate. So schaut die Platine mittlerweile aus und der erste Smoketest ist absolviert. Beispielsweise am Sally-Sockel oder beim Pokey kommen saubere 4,9irgendwas Volt an. Noch ein paar Widerstandsnetzwerke platzieren und dann wirds ernst. Ich werde den Chipsatz vom Spender auf die Platine umtopfen und dann mal schauen.

Wenn das dann erfolgreich ist mit Bildausgabe & Co. dann werde ich die IO-Ports platzieren. Immer wieder spannend so eine Replica. C64 250466 lief beim ersten Anlauf und die Speccy fast. Da hatte ich nur die RAM-Jumperung missinterpretiert. 🙂

Danke. Ja, an lila PCBs hab ich nen Narren gefressen. Gibt für mich keine Farbe die mir da besser gefällt.

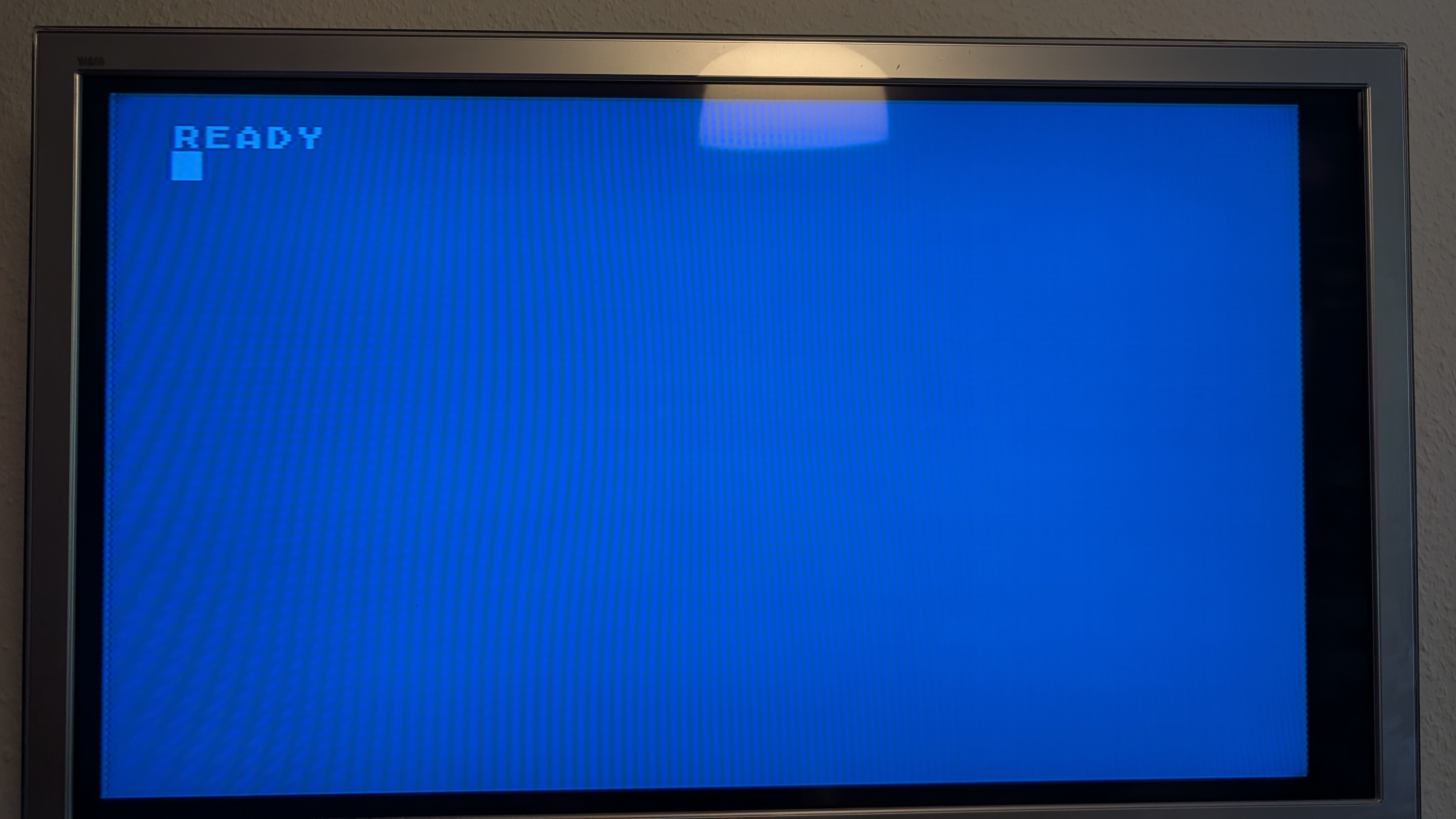

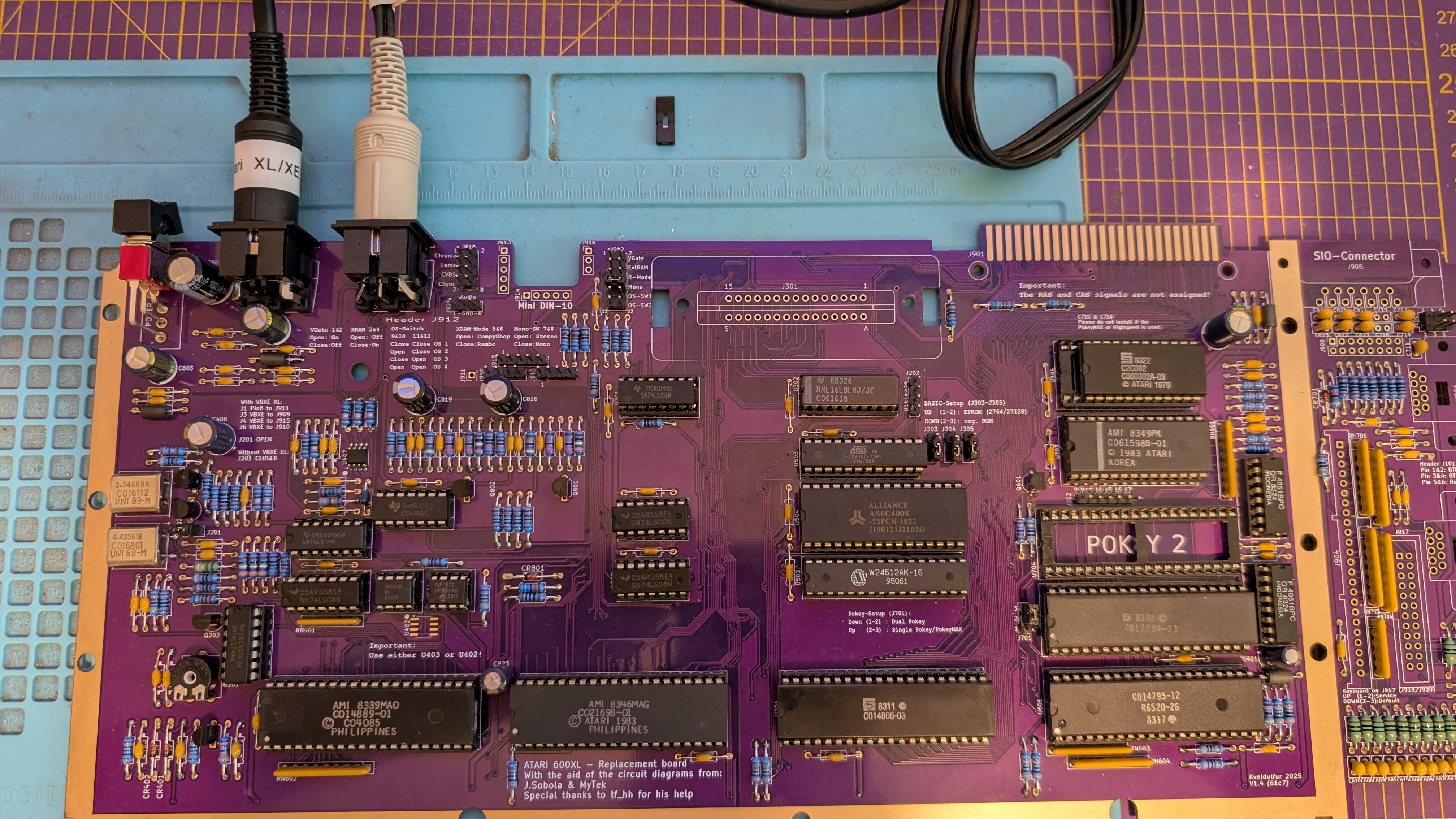

Tada. 🙂

Ich muss aber gestehen, das ich ohne die oben verlinkte Anleitung von Olix den entscheidenden Jumper J201 übersehen habe. Gesteckt und zack war ein Bild da.

An einem guten Gehäuse fehlt es tatsächlich. Das was ich hier hab wurde vom Vorbesitzer bearbeitet. Lüftungsstege in der Bodenschale raus, da ist jetzt ein großes quadratisches Loch und die Oberschale wurde rund um den Modulator ausgesägt. doh

Ich würde mich dann nal an den Marktplatz wenden, vielleicht hat ja einer ein intaktes Gehäuse.

Ist mittlerweile erledigt. 😉
